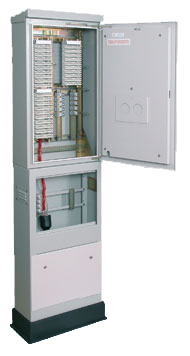

Шкафы распределительные уличные двойные (ШРУД) выпускаются двух типов:

• емкостью на 600 пар (ШРУД-2/600);
• емкостью на 1200 пар (ШРУД-2/1200).

Шкаф ШРУД предназначен для установки и эксплуатации на открытом воздухе (при температуре от -60°С до +55°С), устанавливается на чугунную опору высотой 100 мм, которая на месте эксплуатации при помощи анкерных болтов крепится к бетонному основанию (перекрытию колодца).

Особенностью конструкции шкафа является двойной металлический каркас, выдерживающий различные механические нагрузки. Для размещения установочной арматуры с плинтами предназначен внутренний распределительный шкаф. Наружный и внутренний каркасы шкафа ШРУД оснащены дверями с ригельными запорами в трех направлениях и спецзамками.

Конструктивное разделение между внешним каркасом, внутренним шкафом, цоколем и чугунной опорой позволяют производить сборку и демонтаж шкафа без применения грузоподъемных механизмов. Быстросъемный наружный каркас обеспечивает простую замену каркаса без отключений линий связи. Шина заземления, служащая для подключения экранных жил кабеля, при необходимости, может быть изолирована от корпуса шкафа.

Шкаф ШРУД-2/600 имеет однодверное исполнение каркаса. Каркасы шкафа ШРУД-2/1200 - двухдверные. Каркас и двери шкафа ШРУД изготавливаются из стали, толщиной 2 мм и покрываются полимерной краской RAL-7032 или эмалью горячей сушки в два слоя.

Наличие вентиляционных отверстий, воздушного зазора между каркасами шкафа обеспечивают естественную вентиляцию внутри шкафа, защищая установленное оборудование от резких перепадов температур. Желоб по краю крыши, наличие шторки из "палаточного" полотна внутри шкафа исключают попадание воды, грязи и пыли в ШРУД. Для сигнализации о несанкционированном доступе установлен микропереключатель, блокирующий дверь внутреннего распределительного шкафа.

Цоколь шкафа изготавливается из нержавеющей стали толщиной 2 мм. Поверхность покрыта порошковой полимерной краской RAL-7032 или эмалью горячей сушки в два слоя. Высота цоколя - 400 мм для ШРУД-2/600 и 500 мм для ШРУД-2/1200, что обеспечивает более удобную работу эксплуатирующего персонала (доступ к нижнему ряду плинтов). В цоколе можно размещать разветвительные или газонепроницаемые муфты. Съемная фронтальная крышка цоколя закрывается изнутри наружного каркаса с помощью двух запоров.

Шкаф телефонный распределительный уличный ШРУ-2/1200 предназначен для перехода с магистральных на распределительные кабели городских и местных телефонных сетей, обеспечения промежуточной коммутации цепей и их электрических измерений.

Шкаф представляет собой оконечное кабельное оборудование средней емкости. Шкаф изготавливается в климатическом исполнении УХЛ категории 1 ГОСТ 15150 и предназначен для эксплуатации на открытом воздухе при температуре от -60°С до +55°С и относительной влажности 80%-98% при температуре +25°С.

Шкаф устанавливается вне помещений и выпускается в соответствии с ПИК.300111.003 ТУ, согласованными с ЛОНИИС и министерством РФ по связи и информатизации и имеет сертификат соответствия № ОС/1-ОК-421.

Шкаф комплектуется плинтами LSA-PLUS/PROFIL типоряд 2 на 10 пар, производимыми фирмой KRONE (Германия ) и имеющими сертификат соответствия РФ. Максимальная емкость шкафа 1200 пар. Конструкцией шкафа предусматривается возможность установки однопарных соединительных модулей для подключения кабеля с сечением жилы до 1,2 мм. Пять однопарных модулей устанавливаются на посадочные места трех плинтов, через переходную планку.

Конструкция шкафа обеспечивает полную сохранность установленного в нем оборудования. Металлический каркас и навес защищает коммутационное оборудование от любых воздействий окружающей среды: атмосферных осадков, солнечных лучей и повышенной запыленности.

Шкаф имеет две двойные металлические двери с углом открывания 120°, которые закрываются ригельным механизмом в трех направлениях при помощи спецключа. Извещатель магнито-контактный предохраняет установленное в шкафу оборудование от несанкционированного доступа.

Перфорация в навесе, жалюзи в боковых стенках и наличие сетки в верхнем основании шкафа обеспечивают естественную вентиляцию внутри шкафа.

Фальшкрыша и трубка для отвода конденсата предназначены для вывода влаги из шкафа. Шкаф устанавливается на металлический цоколь, предназначенный для разделки кабеля и установки воронок, газонепроницаемых или разветвительных муфт. Съемная фронтальная крышка цоколя обеспечивают свободный доступ к кабелю. Крышка надежно закрывается изнутри каркаса с помощью запоров.

Все составные части шкафа изготовлены из стали толщиной 2 мм и имеют порошковое полимерное покрытие.

Шкаф с цоколем устанавливается на металлическую опору, которая монтируется на месте эксплуатации на кирпичный или кирпично-бетонный фундамент и крепится при помощи анкерных болтов. Анкерные болты должны быть забетонированы в фундаменте при помощи поставляемого шаблона.

Габаритные размеры шкафа ШРУ-2/1200: 809 x 287,5 x 1761 (мм).

Шкаф телефонный распределительный уличный ШРУ-2/400 предназначен для перехода с магистральных кабелей на распределительные кабели городских и местных телефонных сетей, для обеспечения промежуточной коммутации цепей и их электрических измерений. Шкаф представляет собой оконечное кабельное оборудование малой емкости. Шкаф изготавливается в климатическом исполнении УХЛ категории 1 по ГОСТ 15150 и предназначен для эксплуатации на открытом воздухе при температуре от -60° до +55°C и относительной влажности 80%-98% при температуре +25°C.

Шкаф устанавливается вне помещений и выпускается в соответствии с ПИК.300111.003 ТУ, согласованными с ЛОНИИС и Министерством РФ по связи и информатизации. Имеет сертификат соответствия № ОС/1-ОК-421.

Шкаф комплектуется плинтами LSA-PLUS/PROFIL типоряд 2 на 10 пар. Максимальная емкость шкафа составляет 400 пар. Конструкцией шкафа предусматривается возможность установки соединительных модулей DT-PLUS фирмы ADC KRONE или MX2000 фирмы 3M для подключения кабеля с сечением жилы до 1,2 мм.

Конструкция шкафа обеспечивает полную сохранность установленного в нем оборудования. Металлический каркас и навес защищают коммутационное оборудование от любых воздействий окружающей среды: атмосферных осадков, солнечных лучей и повышенной запыленности.

Шкаф имеет одну двойную металлическую дверь с углом открывания 120°, которая закрывается ригельным механизмом в трех направлениях при помощи спецключа. Наличие микропереключателя для передачи соответствующего сигнала на диспетчерский пульт предохраняет установленное в шкафу оборудование от несанкционированного доступа.

Наличие перфорированной верхней стенки каркаса и жалюзей в боковых стенках обеспечивает естественную вентиляцию внутри шкафа. Применение "фальшкрыши" и трубки для отвода конденсата обеспечивает вывод скопившейся внутри шкафа влаги наружу.

Особенностью конструкции распределительного шкафа является наличие металлической рамы для размещения коммутационного оборудования. Съемный каркас обеспечивает комфортные условия установки, зарядки плинтов и обслуживания шкафа.

Шкаф устанавливается на металлический цоколь, предназначенный для разделки кабеля и установки воронок, газонепроницаемых и разветвительных муфт. Две съемные фронтальные крышки цоколя обеспечивают свободный доступ к кабелю. Крышки надежно закрываются изнутри каркаса с помощью запоров. Все составные части шкафа изготовлены из стали толщиной 2 мм и имеют порошковое полимерное покрытие. Шкаф с цоколем устанавливается на чугунную опору, которая монтируется на месте эксплуатации на кирпичный или кирпично-бетонный фундамент и крепится при помощи анкерных болтов. Анкерные болты должны быть забетонированы в фундаменте при помощи поставляемого шаблона.

Шкаф представляет собой оконечное кабельное оборудование малой емкости. Шкаф изготавливается в климатическом исполнении УХЛ категории 1 ГОСТ 15150 и предназначен для эксплуатации на открытом воздухе при температуре от-60°С до +55°С и относительной влажности 80%-98% при температуре +25°С. Шкаф устанавливается вне помещений. Выпускается в соответствии с ПИК.300111.003 ТУ и имеет сертификат соответствия № ОС/1-ОК-421.

Шкаф комплектуется плинтами LSA-PLUS/PROFIL типоряд 2 на 10 пар, производимыми фирмой ADC KRONE и имеющими сертификат соответствия РФ. Максимальная емкость шкафа 200 пар. Применение планки переходной обеспечивает возможность установки на стержни DIN-реек для размещения на них соединительных модулей DT-PLUS фирмы ADC KRONE или МХ2000 фирмы 3М, используемых для подключения кабеля с сечением жилы до 1,2 мм.
