DSL - системы Watson

74.8KbWatson 5 - Цифровые системы передачи DSL производства Schmid Telecom. Применяя систему передачи WATSON 5, операторы могут использовать один тип оборудования для предоставления широкого набора услуг, обеспечивая передачу по 1, 2 или 4 медным парам. Модемы WATSON 5 с интерфейсом Ethernet работают в режиме прозрачного моста с поддержкой протоколов 802.1q и 802.1p.С 2006 г. проводится модернизация модельного ряда Watson 5. Новые модули отличаются конструктивным исполнением, но полностью совместимы с предыдущими моделями.

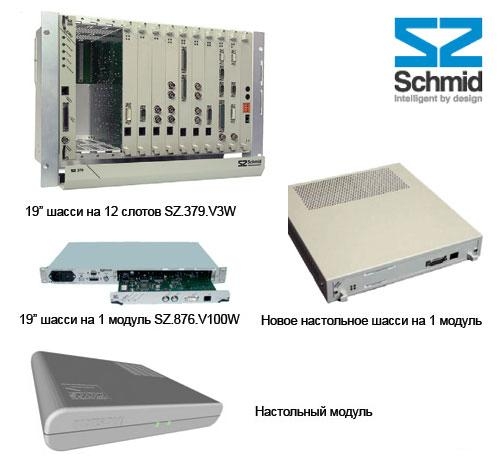

Конструктивное исполнение:

  • линейные карты (plug-in) для 19" шасси на 1 или 12 слотов;
  • автономные настольные модемы (table top).

Функциональное исполнение:

  • модули линейного окончания LTU (станция);
  • модули сетевого окончания NTU (абонент).

Линейный интерфейс:

  • G.SHDSL (TC-PAM16) в соответствии с ITU-T G.991.2 приложение В
  • (G.shdsl) и TS 101 524 (ETSI SDSL)

Скорость передачи данных:

  • 200 — 2300 кбит/с по 1 паре (G.SHDSL);
  • До 5,7 Мбит/с по 1 паре (G.SHDSL.bis);
  • До 4-х пар в линии.

Абонентские интерфейсы:

  • Е1 (G.703, ISDN PRA);
  • nx64 Кбит/с (V.35, V.36, X.21);
  • Ethernet.

Ключевые возможности Watson 5:

  • гибкое изменение линейной скорости передачи для повышения дальности;
  • локальное или дистанционное питание;
  • возможность конверсии интерфейсов;
  • инверсное мультиплексирование;
  • встроенная кросс-коммутация линейных потоков;
  • подключение до 4-х NTU к 1 LTU (multipoint);
  • каскадирование LTU;
  • расширенные сервисные возможности;
  • возможность объединения модулей по шине, с использованием интерфейса TMN, для организации централизованного управления;
  • резервирование по питанию DC-DC или AC-DC (для шасси);
  • возможность синхронизации от внешнего источника.

Преимущества Watson 5:

  • высокая надёжность и стабильность параметров;
  • отличные показатели по электромагнитной совместимости;
  • симметричный и несимметричный вариант распределения спектральной плотности сигнала в линии (PSD);
  • установление соединения по технологии G.hs;
  • усовершенствованные возможности измерения параметров канала передачи данных;
  • передача по 1, 2, 4 парам, резервирование по потоку;
  • высокая плотность портов;
  • широкий модельный ряд;
  • низкая потребляемая мощность;
  • встроенный канал управления (EOC);
  • наличие сетевой системы управления (Watson Element Manager).

Область применения Watson 5 — межстанционные линии связи, организация доступа удаленных бизнес-абонентов к сетям передачи данных и телефонии, объединение корпоративных сетей. Watson 5 позволяет передать полный или частичный канал Е1 в структурированном или прозрачном режиме, ISDN PRA (Primary Rate Access), а также данные в формате nx64 Кбит/с (V.35, V.36, X.21) и Ethernet. Благодаря функции преобразования интерфейсов устройства Watson 5 могут быть использованы для передачи трафика данных по транспортным сетям телефонии (nx64 или Ethernet на стороне заказчика и Е1 на стороне транспортной сети). Особенностью семейства Watson 5 является наличие четырехпарных моделей. Модуль Watson 5 4xE1 конструктивно включает в себя 4 G.SHDSL модема и позволяет снизить затраты на организацию цифрового тракта на 30-60%, а так же повысить надежность системы за счет функции резервирования. Эта модель может использоваться в однопарной, двухпарной, смешанной конфигурациях, а также в четырехпарной конфигурации «точка-точка». Схема «точка-точка» применяется для одновременной передачи двух или четырех потоков E1, каждый из которых передается по двум или одной паре соответственно. Эта схема может применяться как для повышения скорости/дальности передачи Е1, так и для резервирования потоков. Новые модули 4хEthernet могут работать в однопарном режиме работы (1 LTU на 4 NTU Watson5 Ethernet) и в четырехпарном режиме «точка-точка». Данные модули соответсвуют концепции EFM (Ethernet in the First Mile). Благодаря реализации нового стандарта G. SHDSL.bis они обладают улучшенными показателями по скорости/дальности работы и управляемости.

Модемы Watson 5:

  • SZ.866.V830Wxx - W5, LTU, E1/75 Ohm, single link 4p , Plug-in Карта
  • SZ.866.V634Wxx - W5, LTU, 4xE1/75 Ohm, 4xDSL, Plug-In Карта
  • SZ.896.V634Wxx - W5, NTU, 4xE1/75 Ohm, 4xDSL, Plug-In Карта
  • SZ.846.V310Wxx - W5, NTU, 1хDSL, 1 пара, E1/PRA/120 Ohm, автономный (Watson5)
  • SZ.846.V318Wxx - W5, NTU, 1хDSL, 1 пара, E1/120 Ohm, nx64, автономный модем (Watson5)
  • SZ.846.V330Wxx - W5, NTU, E1/PRA/75 Ohm, single link 1p, Table Top Модем
  • SZ.846.V338Wxx - W5, NTU, E1/75 Ohm, nx64, single link 1p, Table Top Модем
  • SZ.846.V350Wxx - W5, NTU, 1хDSL, 1 пара, Ethernet, автономный модем (Watson5)
  • SZ.846.V380Wxx - W5, NTU, 1хDSL, 1 пара, nx64, автономный модем (Watson5)
  • SZ.846.V410Wxx - W5, NTU, 1хDSL, 2 пары, E1/PRA/120 Ohm, автономный модем (Watson5)
  • SZ.846.V418Wxx - W5, NTU, 1хDSL, 2 пары, E1/PRA/120 Ohm, nx64, автономный модем (Watson5)
  • SZ.846.V430Wxx - W5, NTU, E1/PRA/75 Ohm, single link 2p, Table Top Модем
  • SZ.846.V438Wxx - W5, NTU, E1/75 Ohm, nx64, single link 1p, Table Top Модем
  • SZ.846.V450Wxx - W5, NTU, 1хDSL, 2 пары, Ethernet, автономный модем (Watson5)
  • SZ.846.V480Wxx - W5, NTU, 1хDSL, 2 пары, nx64, автономный модем (Watson5)
  • SZ.866.V118Wxx - W5, LTU, 1хDSL, 1 пара, E1/120 Ohm, nx64, линейная карта (Watson5)
  • SZ.866.V138Wxx - W5, LTU, E1/75 Ohm, nx64, single link, 1 p, Plug-ln Карта
  • SZ.866.V218Wxx - W5, LTU, 1хDSL, 2 пары, E1/120 Ohm, nx64, линейная карта (Watson5)
  • SZ.866.V238Wxx - W5, LTU, E1/75 Ohm,nx64,single link, 2 p , Plug-ln Карта
  • SZ.866.V512Wxx - W5 LTU, E1/75 Ohm, nx64, single link 1p, Plug-In
  • SZ.866.V532Wxx - W5, LTU, 2xE1/75 Ohm, dual link 1p, Plug-ln Карта
  • SZ.866.V582Wxx - W5, LTU, 2хDSL, 1 пара, 2 х nx64, линейная карта (Watson5)
  • SZ.866.V612Wxx - W5 LTU, 2xE1/120 Ohm, dual link 1p, Plug-in
  • SZ.886.V810Wxx - W5, NTU, 1хDSL, 4 пары, E1/120 Ohm, автономный модем (Watson5)
  • SZ.866.V614Wxx - W5, LTU, 4хDSL, 4 пары, 4 x E1/120 Ohm, линейная карта (Watson5)
  • SZ.896.V614Wxx - W5, NTU, 4хDSL, 4 пары, 4 x E1/120 Ohm, линейная карта (Watson5)
  • SZ.866.V682Wxx - W5, LTU, 2хDSL, 2 пары, 2 х nx64, линейная карта (Watson5)
  • SZ.866.V880Wxx - W5, LTU, 1хDSL, 4 пары, nx64, линейная карта (Watson5)
  • SZ.886.V880Wxx - W5, NTU, 1хDSL, 4 пары, nx64, автономный модем (Watson5)
  • SZ.866.V654Wxx - W5, LTU, 4хDSL, 4 пары, 4хEthernet, линейная карта (Watson5)

Аксессуары для модемов Watson 5:

  • SZ.379.V3Wxx - 19" кассета для плат (12 LTU+1 ACU/CMU) (Шасси и сервисные модули)
  • SZ.876.V100Wxx - 19" кассета для одного LTU. Питание AC & 2 x DC (Шасси и сервисные модули)
  • SZ.876.V110Wxx - 19" кассета для одного LTU. Питание 2 x DC (Шасси и сервисные модули)
  • SZ.896.V100Wxx - 19" полка для настольных модулей (Шасси и сервисные модули)
  • SZ.875.V100W - Tabletop housing for Watson plugin, DC powering
  • SZ.875.V110W - Tabletop housing for Watson Plug In, AC + DC Power
  • SZ.366.V300 - Management Agent (CMU) for WATSON HDSL
  • SZ.369.V5Wxx - Модуль локального управления, плата (Шасси и сервисные модули)
  • SZ.378.011.V2A - Wall mounting kit for IAD and Watson Tabletop NTU. Set of 10
  • SZ.378.0A0.V1 - Адаптер питания AC/DC 230 VAC / 34 VDC (Шасси и сервисные модули)
  • SZ.410.080.V1E - AC/DC Adapter 100-240 VAC, 48 VDC, 15W, AC Euro Plug. Pegasus IAD, W5 Ethernet
  • SZ.378.0A0.V5 - DC/DC Adapter 48/60V for NTU Minirack
  • SZ.727.030 - ETSI Adaption Kit for 19" Rack for Watson Subrack SZ.379.V3W
  • SZ.638.070 - Источник питания для SZ.379.V3Wxx (Шасси и сервисные модули)
  • SZ.738.060.V30 - Cover Module 6U x 30mm for subrack SZ.379.V3 and V3F
  • SZ.738.090.V30 - Cover Module 6U x 30mm with cable mounting points for SZ.379.V3 and V3F
  • SZ.378.OGO.V1 - Механический адаптер, V.35 DCE.
  • SZ.378.OFO.V1 - Механический адаптер, V.35 DTE
  • SZ.378.OСО.V1 - Кабель интерфейсный G.703, LTU side
  • SZ.378.OBO.V1 - Кабель интерфейсный G.703, NTU side
  • SZ.378.OTO.V1 - Кабель питания 48В, для модема SZ 846.V450
  • SZ.378.OMO.V3 - Кабель интерфейсный G.703 для модемов SZ.846.Vxxx / HDSL-кабель 10м
  • SZ.378.OMO.V1 - Кабель интерфейсный G.703 для модемов SZ.846.Vxxx / HDSL-кабель 3м
  • SZ.978.O2O - Кабель мониторинга для HDSL систем WATSON
  • SZ.378.ONO.V1 - Кабель питания 48В, для модемов Watson c разъемом Molex
