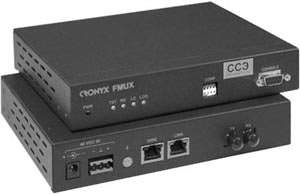

CRONYX FMUX/M-E1 - модем-мультиплексор с интерфейсом G.703, 2048 кбит/с. Предназначен для передачи канала E1 (канала передачи данных, имеющего интерфейс в соответствии со стандартом ITU-T G.703 для передачи данных с номинальной битовой скоростью 2048 кбит/с с цикловой организацией в соответствии со стандартами ITU-T G.704 или ИКМ-30) через волоконно-оптическую линию связи. Возможна работа в режиме без цикловой организации.

Модем-мультиплексор совместим по оптическому каналу с мультиплексорами семейства Cronyx FMUX и поддерживает совместную работу в кольце. При этом вход одного модема или мультиплексора соединяется с выходом другого и так по кругу. Эта возможность позволяет постепенно наращивать количество потоков E1, передаваемых по одной паре волокон, соединяя каскадно стек модемов и мультиплексоров на каждой стороне линии. Максимальное количество потоков E1, которое можно передать по одной паре оптоволоконных кабелей, составляет 44.

Модем-мультиплексор оснащён светодиодными индикаторами для отображения состояния устройства, трансиверов оптической линии, порта E1 и режимов тестирования.

Упрощённая настройка модема-мультиплексора (выбор канального интервала для передачи канала E1) производится при помощи переключателей на передней панели.

Детальная настройка устройства и полный мониторинг его состояния производится с консоли (ASCII-терминала, подключаемого к устройству через интерфейс RS-232). Удалённый мониторинг состояния устройства возможен через Ethernet по протоколу SNMP.

Встроенный BER-тестер позволяет проводить измерение уровня ошибок в оптическом тракте. Измерения проводятся на фиксированном или псевдослучайном коде согласно рекомендации О.151 (длина последовательности - 223 - 1 = 8388607 бит).

Для тестирования и управления удалённым устройством с консоли локального устройства при отсутствии персонала на удалённой стороне линии предусмотрена возможность удалённого входа (только для режима "точка - точка"). Передача команд удалённому устройству осуществляется по дополнительному служебному каналу, использующему имеющуюся оптическую линию

Технические характеристики:

Интерфейс E1 (2048 кбит/с):

• Разъем - RJ-48 (розетка 8 контактов);
• Кодирование - HDB3;
• Цикловая структура - прозрачная передача потока как с цикловой структурой (Framed G.704), так и без цикловой структуры (Unframed G.703);
• Контроль ошибок - нарушение кодирования;
• Импеданс линии - 120 Ом симметричный (витая пара);
• Уровень сигнала приемника - от 0 до -43 dB;
• Подавление фазового дрожания - в передающем тракте;
• Защита от перенапряжений - TVS;
• Защита от сверхтоков - плавкий предохранитель.

Консольный порт:

• Тип интерфейса, разъем - RS-232 DCE, DB-9 (розетка);
• Протокол передачи данных - асинхронный, 9600 бит/с, 8 бит/символ, 1 стоповый бит, без четности;
• Модемные сигналы - DTR, DSR, CTS, RTS, CD.

Удалённое управление:

• Удалённый вход (remote login) - в конфигурации "точка-точка";
• Управление по SNMP - мониторинг состояния устройства

Диагностические режимы:

• Шлейфы - на линии (локальный, удалённый), на порту E1, tributary на порту E1;
• Измеритель уровня ошибок - встроенный;
• Управление - с консоли


Параметры/модель	FMUX/M-E1-M13	FMUX/M-E1-S13	FMUX/M-E1-S15	FMUX/M-E1-W13 (W15)	FMUX/M-E1-WH13 (WH15)
Тип оптического волокна	Многомод. 50/125	Одномод. 9/125	Одномод. 9/125	Одномод. 9/125	Одномод. 9/125
Количество волокон	Два	Два	Два	Одно	Одно
Бюджет оптического кабеля, не менее	13 дБ	29 дБ	29 дБ	26 дБ	18 дБ
Максимальная длина оптического кабеля (зависит от параметров кабеля)	2 - 5 км	40 - 80 км	80 - 150 км	40 - 60 км	20 - 40 км
Примечание	-	-	-	Оптические WDM-модули W13 и W15 используются в паре друг с другом	Оптические WDM-модули WH13 и WH15 используются в паре друг с другом
Излучатель
Тип излучателя	LED	FP LD	DFB LD	FP LD (DFB LD)	FP LD
Длина волны	1310 нм	1310 нм	1550 нм	1310 нм (1550 нм)	1310 нм (1550 нм)
Средняя выходная оптическая мощность, не менее	-19 дБм	-5 дБм	-5 дБм	-8 дБм	-14 дБм
Ширина спектра	200 нм	3 нм	1 нм	3 нм (1 нм)	7,7 нм (2,5 нм)
Приёмник
Допустимая средняя входная оптическая мощность, не менее	-14 дБм	-3 дБм	-3 дБм	-3 дБм	-3 дБм
Чувствительность приемника, не более	-32 дБм	-34 дБм	-34 дБм	-34 дБм	-32 дБм
